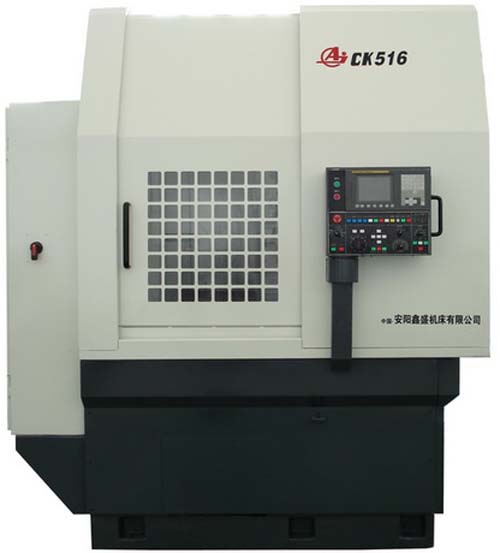

CK514A/516/518
发布时间: 2013-3-22 17:36:38 被阅览数: 1600 次 来源: 青海巨龙机械设备有限公司

产品介绍:
 CK514A/CK516/CK518系列数控立式车床是安阳鑫盛bwin中文下载股份有限公司根据国际市场上数控车床的最新发展趋势,吸收国内外同类bwin中文下载的先进技术,顺应市场需求而设计、生产的普及型数控立式车床。适宜加工各种形状复杂的轴、套、盘类零件,如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、钻孔、扩孔、车螺纹等,尤其适合多品种、中小批量的轮番加工。该系列bwin中文下载装夹方便,工艺适应性强,加工效率高,废品率低,成品一致性好,系统编程容易,操作简单,可降低对工人技术熟练程度的要求,是汽车、摩托及其它行业加工复杂的短轴类、盘类零件的理想机械加工设备。
项目
单位
CK514A
CK516
CK518
最大回转直径
mm
630
800
1000
最大车削直径
mm
400
600
800
最大车削高度
mm
500
600
800
转速范围
r/min
50-2000
45-1000
50-1000
卡盘直径
mm
400
500
630
主轴端部代号

A2-8
A2-11
A2-15
主轴轴承直径(前)
mm
 130
160
200
X轴行程
mm
 -50~360
-50-500
-50-800
Z轴行程
mm
500
650
850
X轴快移速度
m/min
10
12
10
Z轴快移速度
m/min
15
12
10
加工精度
mm
IT6
IT6-IT7
IT6-IT7
X/Z轴定位精度
mm
 0.018/0.02
0.018/0.02
0.018/0.02
X/Z轴重复定位精度
mm
 0.006/0.01
0.006/0.01
0.006/0.01
刀架形式

立式6 工位
立式6工位
立式6工位
外圆刀刀具尺寸
mm
 32×32
32×32
32×32
镗刀杆刀具尺寸
mm
Φ32,Φ40,Φ50
Φ32,Φ40,Φ50
Φ32,Φ40,Φ50
主轴电机
kW
18.5
15
30/37
X轴伺服电机
kW
 2.5
2.5
4
Z轴伺服电机
kW
 2.5
2.5
4
冷却泵电机
kW
1.1
1.1
1.1
bwin中文下载外形:长
mm
 2510
3340
2642
bwin中文下载外形:宽
mm
 2785
2630
3478
bwin中文下载外形:高
mm
 2770
3060
3638
bwin中文下载重量
kg
 7700
9400
15000
执行标准

1.JB/T9895.1-1999《数控立式卡盘车床 精度检验》2.JB/T9895.2-1999《数控立式卡盘车床 技术条件》
1.JB/T9895.1-1999《数控立式卡盘车床 精度检验》2.JB/T9895.2-1999《数控立式卡盘车床 技术条件》
1.JB/T9895.1-1999《数控立式卡盘车床 精度检验》2.JB/T9895.2-1999《数控立式卡盘车床 技术条件》
